Držák izolace

První držák pro všechny druhy tepelné izolace do větraných fasád.

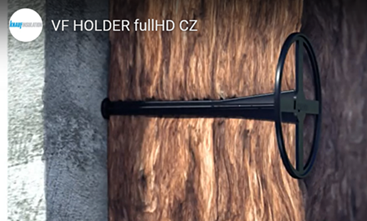

Držák tepelné izolace s talířkem o průměru 90 mm se speciální zarážkou (tzv. stopperem), který zabraňuje nadměrnému zaražení držáku do podkladu. Inovovaný systém zarážky vymezuje přesně hloubku v závislosti na tloušťce izolace a nedochází tak k poškození tepelné izolace v místě držáku jako u klasických talířových hmoždinek, které používá mnoho montážních firem neoprávněně do větraných fasád. Talířové hmoždinky jsou totiž konstruovány do ETICS kde jsou na ně kladeny úplně jiné požadavky než na držáky izolace do větraných fasád.

Nově máme ověřeny hodnoty výtažných sil pro Cetris v tl. 12mm nezávislou zkušebnou.

Charakteristická hodnota únosnosti (dle EAD 33016-01-0604):

Cetris tl. 12mm
130 N
A (beton C20/25 a lepší)
387 N
C (tvárnice typu THERM)
47 N
E (pórobeton P2 a lepší)
171 N

Díky stopperu nedochází k deformaci (stlačení) tepelné izolace v místě kotvení a zhoršení tepelně technických parametru a tepelných mostů. Spoje jednotlivých desek tepelné izolace tak doléhají k sobě a těsní a nevznikají mezery mezi mini.

Nedílnou součásti je i speciálně přizpůsobeny vrták VFF DRILL, který zabraňuje poškození tepelné izolace již při samotným vrtání.  Díky krátké šroubovici - jen na kotevní hloubku, totiž nedochází při vrtání k poškozování vláken tepelné izolace a jejímu znečištění z vývrtu a tím si zachovává své tepelně technické parametry.

Samotný držák izolace VF holder má nulovým bodovým činitelem prostupu tepla a tím nikterak nezhoršuje zateplenou plochu.

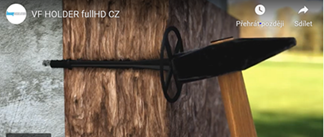

Návod na použití Montáž držáku se provádí tak, že se vrtákem VFF DRILL o průměru 8 mm vyvrtá skrz tepelnou izolaci otvor do  podkladu.  Do otvoru se vloží držák tepelné izolace VF holder a s pomocí kladiva nebo gumové palice se držák zatluče po doraz.  Délku držáku volíme podle tloušťky izolace, například VF holder 100 je pro izolaci s tloušťkou 100 mm. Doporučený vrták  VFF DRILL.


Držák má speciální zarážku, která zajistí správnou hloubku kotvení tak, aby nedošlo ke zdeformování izolace.

Funkce držáku:

Drží izolaci v potřebné poloze bez stlačení izolace.

Použití:

  • Větrané fasády
  • Sendvičové zdivo
  • Zateplení stropů

Jako podklad může být použit beton, cihla nebo porobeton. Hodnoty únosnosti viz. technický list.

Výběr držáku:

Délku držáku volíme podle tloušťky izolace, například VF holder 100 je pro izolaci s tloušťkou 100 mm.
K držákům je vhodné dokoupit speciální vrták, který zabraňuje natočení vláken na vrták a zároveň má doraz pro správnou hloubku díry.

Varianty produktu:

Název produktuDélka (mm)Kusů v krabici
VF Holder 80
80500
VF Holder 100
100500
VF Holder 120
120400
VF Holder 140
140400
VF Holder 160
160300
VF Holder 180
180300
VF Holder 200
200250
VF Holder 220
220250
VF Holder 240
240250
Název produktuDélka (mm)Kusů v krabici
VFF DRILL SDS PLUS  8X28/310 MM
310n.a.
